サイドバータイプも発売しております！高さ調整・前後移動自由自在！耐荷重もUP！！

エブリイワゴンDA64W サイドバー&スライドバーセット2本セット

※当ページの商品です
商品コード0085 ピラー＆ターンナットネジ留めタイプ

耐荷重重視！
商品コード0084 手すり＆ターンナットネジ留めタイプ

車壁の穴あけ加工不要。かんたんに取付けたい人は
商品コード0086 ピラー＆手すりタイプ

■適合車種
【スズキ】エブリイ DA64W
【マツダ】スクラムワゴン DG64W
【日産】NV100 クリッパーリオ DR64W
【三菱】タウンボックス DS64W

■内容
・ピラー金具セット×2
・64W専用クランク蝶番金具×2 ターンナット
・スライドバー×2
・延長ステーセット
・ボードパッド

●ピラー金具と蝶つがいクランク金具を組み合わせることで、車内にキャリアを取り付けることができるようになりました。

●エブリイワゴンDA64Wは非常に車内キャリア製作のご要望の多いお車でした。
天井頭の上のスペースがずいぶん広いですし、サーファーボーダーならこのスペースにボードを積みたいと思うのは、あまりに普通のことですよね。
しかし、このDA64W年式のエブリィワゴン中積みキャリアなんかまず売ってないんですよね！
ということで作ってしまいました。

このページの商品は、0085 ピラー＆ターンナットネジ留めタイプです。

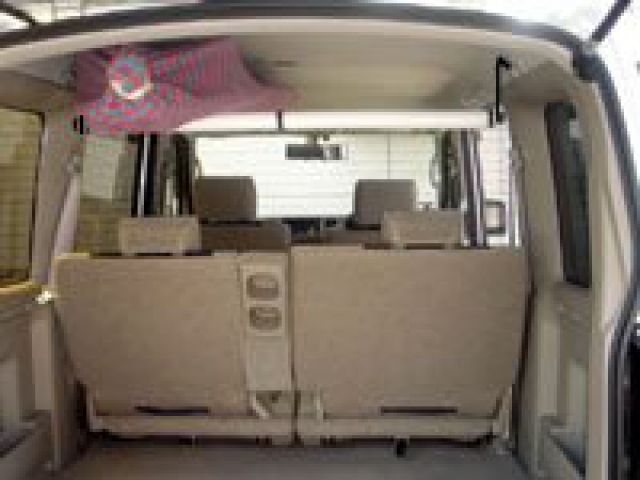

前バーを1、2列目間のピラーに取り付け、後ろバーを荷室の壁にネジ留めするタイプです。

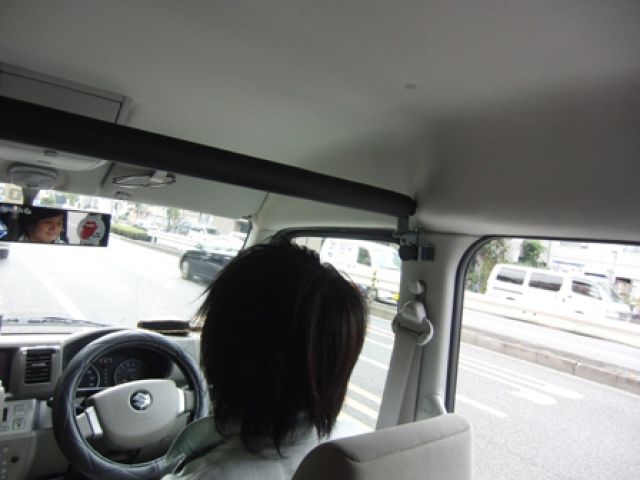

バーの位置がデッドスペースにくるので、ほとんど邪魔になりません。
車内スペースを有効に使いたい方におすすめです。

このキットは車壁に穴あけ加工が必要です。
加工と言ってもすでに車壁にある中空壁穴を数ミリ大きくするだけなので、
ホームセンターなどにある電動ドライバーやリーマーを使ってかんたんにできる範囲の加工です。

以下で、かんたんに取付け手順をご説明いたします。

前バー取り付け手順



まず、前バー用のピラー金具を取り付けます。こちらは、工具無しでかんたんに取り付けできます。

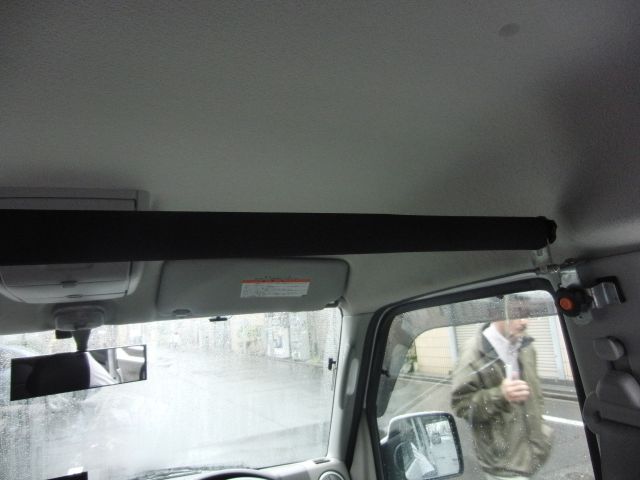

1、2列目の間のピラーに金具を差し込みます。



そして、金具によってピラーが傷つくのを防ぐための固定金具を取付けます。

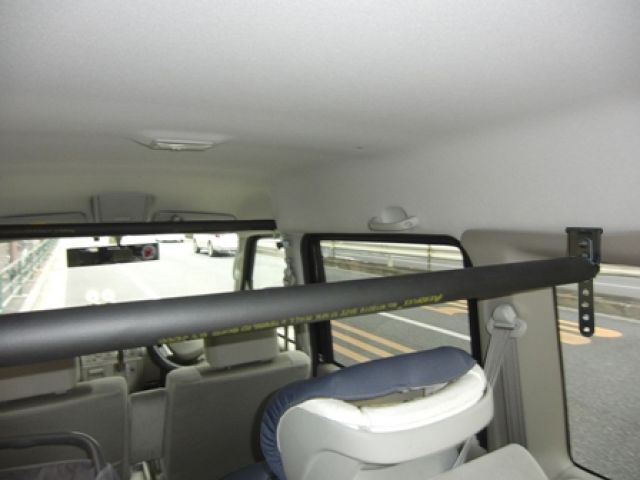

あとはスライドバーをつけて完成です。
バーの高さは調節できるので、ボードをできるだけ天井に近づけるように積載することができます。
※延長ステーはヘッドクリアランスが悪くなるため、後ろバーのみになります。予めご了承ください。

後ろバー取り付け手順

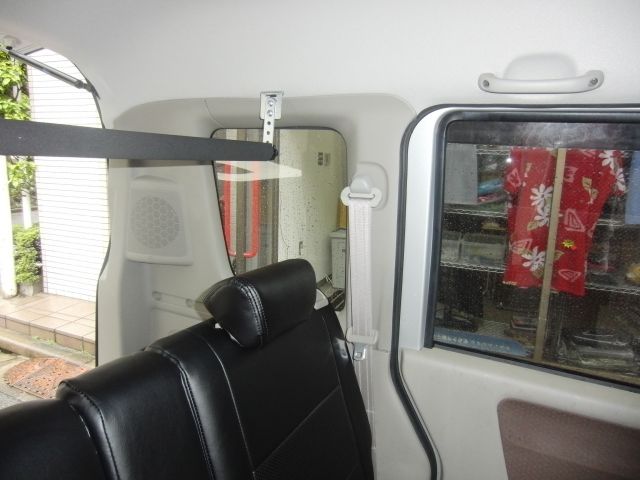

後ろバーは荷室の壁にネジ留めします。こちらは壁に穴を開ける加工が必要になります。
ちょっと手間がかかりますが、穴を開けるだけなので難しくはないですよ。



荷室の壁にあるカバーを外すとこのような穴が出てきます。このネジ穴を使って取付けていきます。



この穴にターンナットという、中空壁にネジを固定するための部品を取付けるのですが、このままでは入らないのでドリルを使って穴を拡張します。



10.2ミリまで穴が拡張できたら、ターンナットを差し込みます。



ターンナットにクランク金具を取付けます。ドライバーでネジ留めします。



カバーを元に戻すとこんな感じになります。

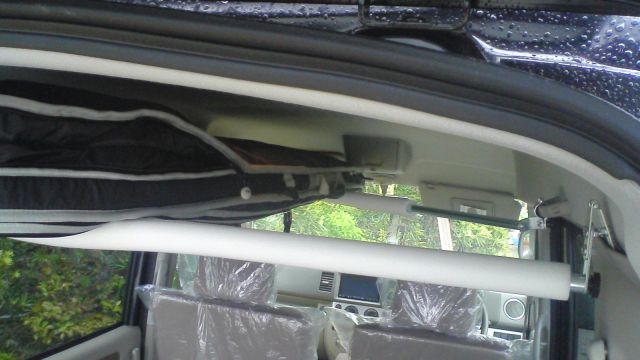

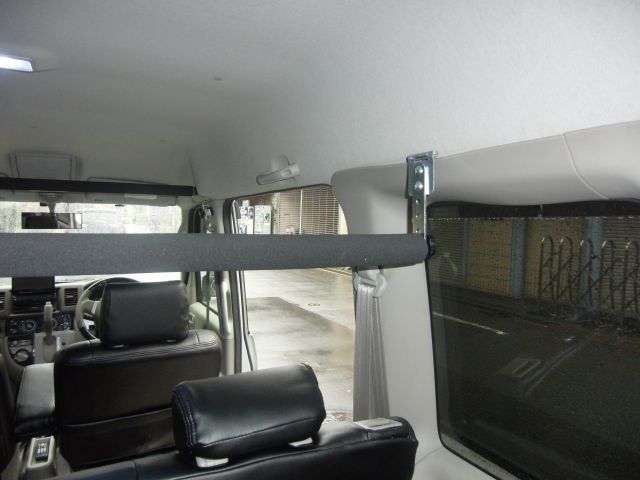

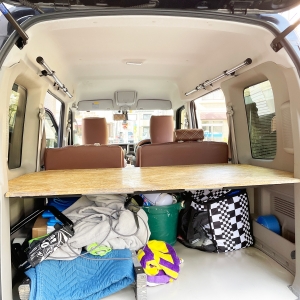

左右とも取付けられたらスライドバーをつけて完成！
クランク金具には20mm間隔で穴があいているのでバーの高さが細かく調節できます。

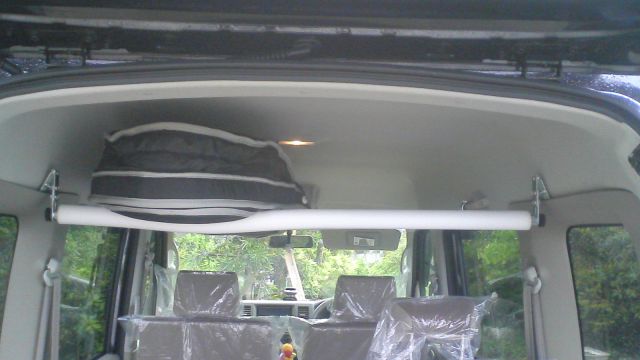

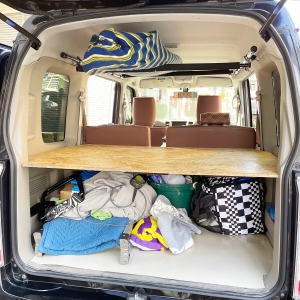

天井スペースを有効に活用して、すっきり積載できますよ！

●各金具は角度と延長ステーで、高さ調整が自在に変更できます。

●延長ステーは5穴(約10.5cm)・7穴(約14.5cm)・9穴(約18.5cm)からお選びいただけます。
2cmおきに高さが調整できます。
フィン付きで積載する場合や、厚みのあるものを積載する場合など積載物に応じて延長ステーをお選びください。
上部2カ所はネジ穴となっており、延長ステー同士を接続することも可能です。


●こちらの商品のスライドバーは19ｍｍタイプのフラットタイプになります。

●スライドバーに装着するハイグレードボードパッド(長尺物の積載時、クルクル回って出し入れが楽です)が、キットに無料で標準装備されています！
オフィシャルサイトはハイグレードパッドが標準装備！(naminorikozou.jp)
楽天市場店・ヤフーショッピング店・Amazon・その他モールは有料です

ハイグレードパッドは通常キット内付属のウレタンパッドとは材質が全く違い、跡がつきにくく、耐久性のある高級発泡チューブ素材で引き締まった高級感があります。
よくマウンテンバイクのグリップ、釣竿のグリップエンドなどに使用される素材です。
ウレタンパッドより外径が細いため、ヘッドクリアランスが確保でき、まるであなたの車の純正キットのように車内をドレスアップします。
スノーボード・スキーによるエッジ、ハンガーなどかけた跡や、脚立などの積載物の重みでつぶれにくいのも特徴です。


■購入時のご注意

※積載物は基本ショートボード2枚、またはスノーボード2枚、またはファンボード1枚が目安ですが、積載時にその都度安全確認して使って下さい。

※長尺物積載予定の方は、予め積載物と車内天井スペースをご確認の上ご注文下さい。リアエアコンなどにより、積載しにくい場合がございます。

※一部仕様や天井カスタムによっては取り付けできないこともございます。

■安全にお使いいただくために

急ブレーキなどでの事故を防ぐため別売りのバンドキットを推奨しております。ショートボード、ロングボード、脚立など用途に合わせてお選びください。

▼脚立や資材専用のメタルバックル3Mロングタイプはこちら
脚立専用バンドキット1本 メタルバックル 蛍光グリーン/ブラック 幅25mm ベルト長さ3m

▼おしゃれな迷彩タイプのスノーボード・スキー・アウトドア用品向け1Mタイプ
カモフラ柄タイダウンベルト2本1セット 1M メタルバックル

▼バックルが樹脂製(プラスチック)2Mタイプはこちら
バンドキット2本1セット 2M 樹脂製バックル（ショートボード向け）

▼ロングボードや、SUPなど厚みのある大きいもの用のバンドキットもございます。シリコン製のためレールなど傷つくのを防ぎます。長さ2.8M
CAP バンドキット 2本1セット 2.8M タイダウンベルト

■使用する上でのご注意

※使用時はその都度ビスやボルトのゆるみがないか安全確認し、ご使用下さい。

※積載時にその都度十分安全確認してお使い下さい。過載積になりやすいので脚立以外の資材などは積載しないでください。

※商品の色合いは、実物とは多少異なる場合があります。

※商品のデザイン、仕様、外観、価格は予告なく変更・改良する場合がありますのでご了承ください。

※本製品は手作業による塗装の特性上、塗装ムラやハゲがあることをご理解いただいたうえでご購入下さい。

※急ブレーキ・急発進時、万一の追突時に積載物が動いてしまって危険ですので、
必ずオプションバンドキットか市販の組みひもやゴムチューブでしっかり固定してお使い下さい。

※サイドエアバッグ装着車には正常稼動、安全性未確認のため、使用をお控えいただくかご留意の上お使い下さい。

※弊社ではこの商品に起因する事故や破損、怪我等につきましては一切保障をしておりません。
十分に安全確認をしていただき、過載積に気をつけて必要に応じて補強を行い自己責任の上お使い下さい。
この旨ご了承いただきお使いいただくか、いただけない場合は購入をお控え下さい。
