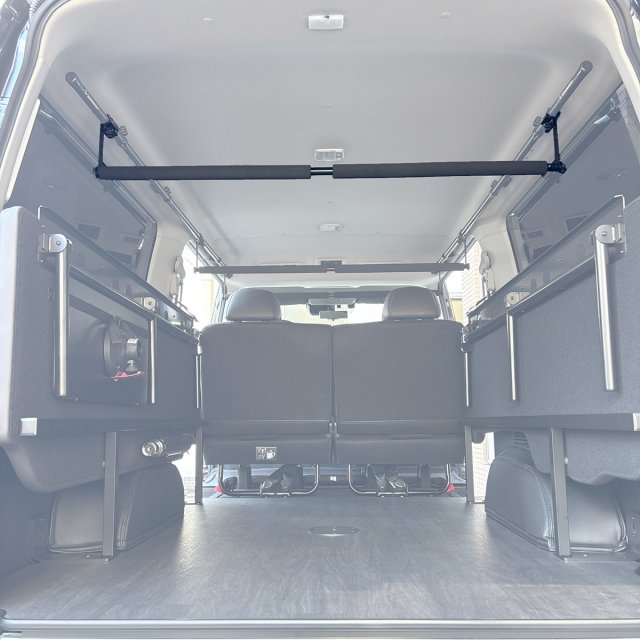

トップ / サイドバーに取り付ける

固定金具式EVO 凸スーパーロングスライドバー1本

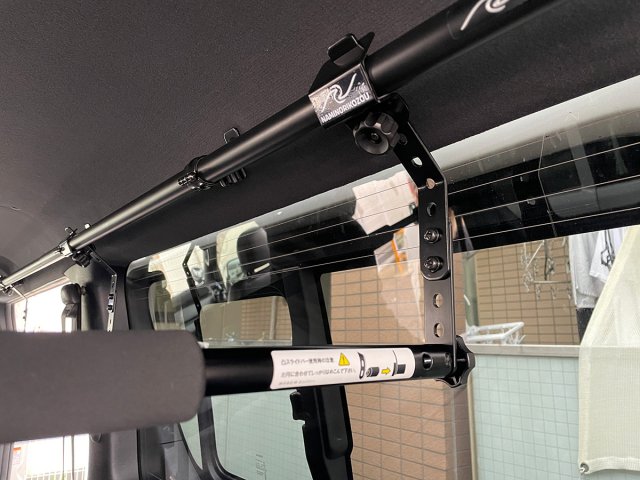

  • NV350キャラバンプレミアムGX使用時
  • ハイエースSGLくの字+5穴装着例
  • ハイエースSGLくの字+5穴装着例

商品説明

固定金具式EVO 凸スライドバー1本 スーパーロング960mm | NAMINORIKOZOU
200系ハイエースワゴンGL
200系ハイエースワゴンGL(5穴ステー使用)
200系ハイエースワゴンGL
200系ハイエースワゴンGL(5穴ステー使用)
200系ハイエースワゴンGL
200系ハイエースワゴンGL(5穴ステー使用)
200系ハイエースコミューター
200系ハイエースコミューター(5穴ステー使用)
200系ハイエースコミューター
200系ハイエースコミューター(5穴ステー使用)
200系ハイエースファインテックツアラースーパーロング
200系ハイエースファインテックツアラースーパーロング(5穴ステー上向き)
NV350プレミアムGX
NV350プレミアムGX(くの字延長ステー+5穴延長ステー)
NV350プレミアムGX
NV350プレミアムGX(くの字延長ステー+5穴延長ステー)
NV350プレミアムGX
NV350プレミアムGX(くの字延長ステー+5穴延長ステー)
NV350プレミアムGX
NV350プレミアムGX(くの字延長ステー+5穴延長ステー)
Compatibility

適合車種

  • 条件1サイドバー(25mm)が左右についている車種
    サイドバー間1000〜1650mmまで
    ※イレクターパイプ28Φも取付可能。ただし専用設計ではないため補償対象外。

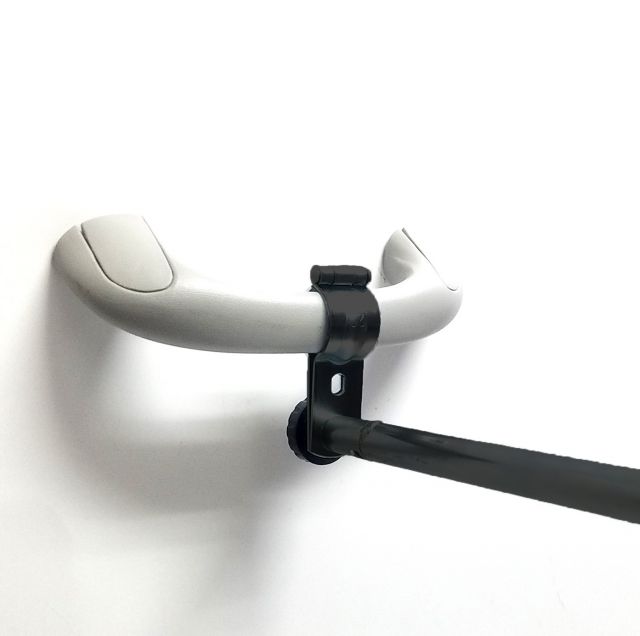

  • 条件2シート上アシストグリップ(手すり)が左右対に2カ所ついている車種
    外国車、ワイド車タイプ
    ※細すぎるアシストグリップには適合しません。
What's in the box

セット内容

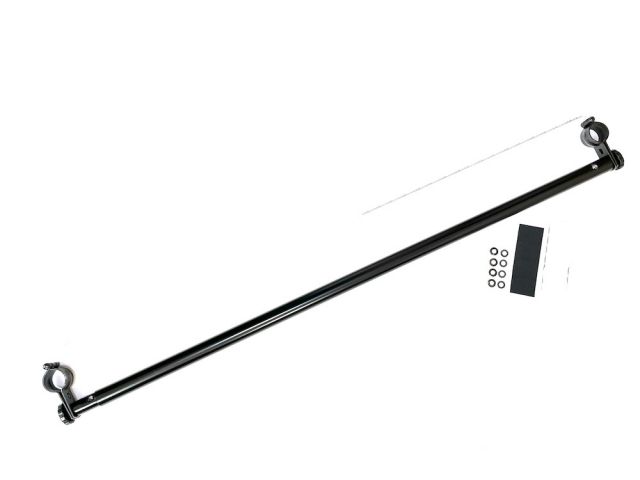

■ セット内容

・EVO金具 × 2
・延長ステー × 2(5穴・7穴・9穴よりお選びいただけます)
・凸22mmスライドバー スーパーロング(960mm×960mm)

Bar Length

こちらの商品はスーパーロングスライドバーです

ハイエース・キャラバンなどのワイド車、外国車、幅広くの字延長ステーを使用される方に、こちらの960mmのスーパーロングタイプがおすすめです。重量物を積載してもたわみにくく設計しております。

軽バンシリーズ・コンパクトカー・普通車をご利用の方は通常の長さの商品コード:0001 EVOスライドバーで十分対応可能です。

ラインナップ比較

商品コード 金具 端部形状 スライドバー 伸縮幅
0001 EVOスライドバー1本
凸コンベックス形状22mm
Convex
770×770mm 800〜1200mm
0002 EVOスーパーロングスライドバー1本
凸コンベックス形状22mm
Convex
960×960mm 1000〜1650mm
0003 固定金具スタンダードタイプ1本
フラット形状19mm
Flat
770×770mm 800〜1100mm
0004 固定金具スタンダードタイプ1本
凸コンベックス形状22mm
Convex
770×770mm 800〜1200mm
0005 固定金具スタンダードタイプ1本
凸コンベックス形状22mm
Convex
960×960mm 1000〜1650mm
About EVO Bracket

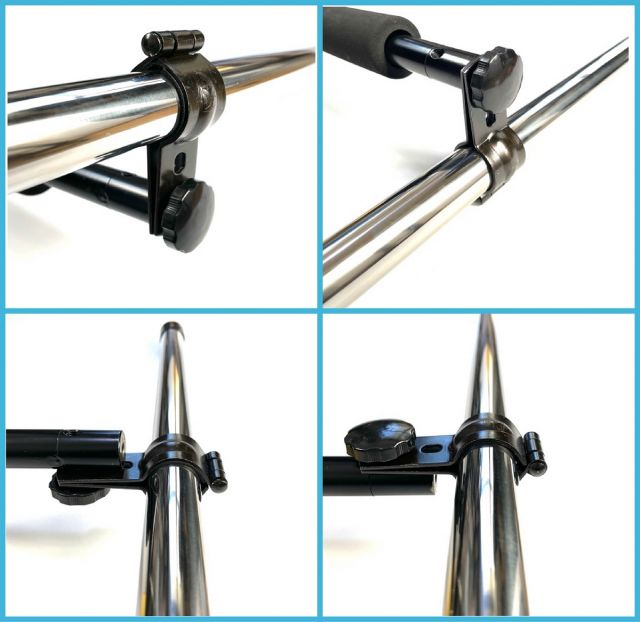

EVO金具について

従来よりも高さ・前後位置が調整しやすく、頑丈に進化。実用新案出願予定。何十もの試作を経て開発された独自形状です。サイドバーのほか、手すりにも共通で使用可能です。固定金具式の標準タイプはゴムシールの劣化によるグラつきがどうしても出てしまいますが、EVO金具はゴムシール不要でしっかり固定されます。取付・取り外し・延長ステーの差し替えも簡単です。

スライドバーはEVO+コンベックスシステム採用で空回りしにくく、固定力も上がりました。

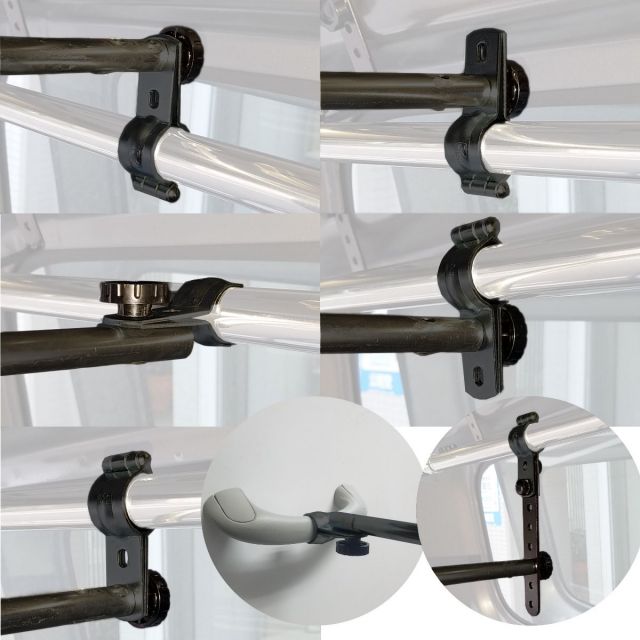

EVO金具
上向き

上向き

水平(上)

水平(上)

水平(下)

水平(下)

下向き

下向き

Extension Stay

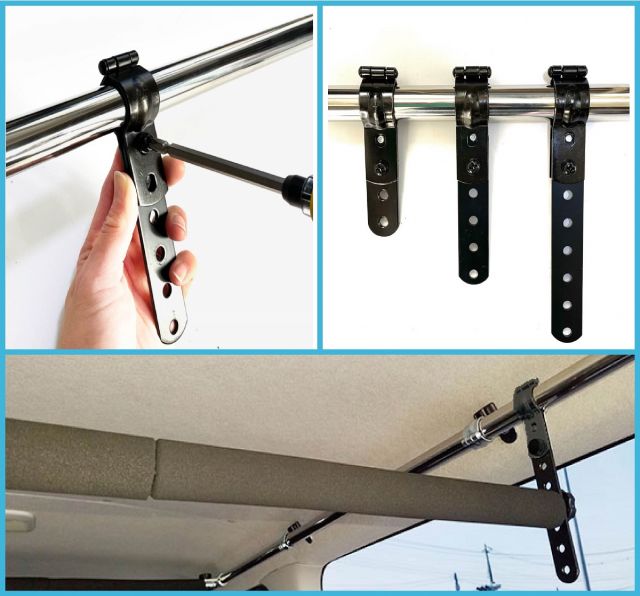

延長ステー各種について

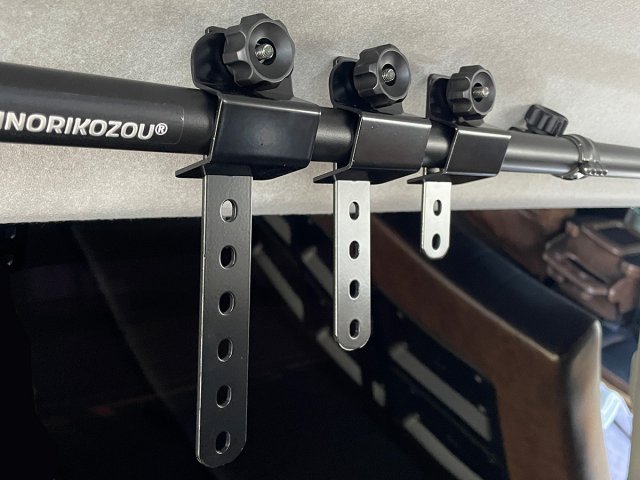

延長ステー各種

延長ステーは以下の3種類から選択可能。
2cmおきに高さ調整でき、上部2カ所のネジ穴で延長ステー同士の接続もできます。

5穴(約10.5cm) 7穴(約14.5cm) 9穴(約18.5cm)
Wide Extension Stay

幅広くの字延長ステーについて

EVO金具専用の幅広くの字延長ステーを、バーの本数分オプション価格で追加可能。サーフボードのレールなど積載物の傷つきを防ぎ、圧迫感も軽減します。

・サイドバー端より約6cm幅広に積載

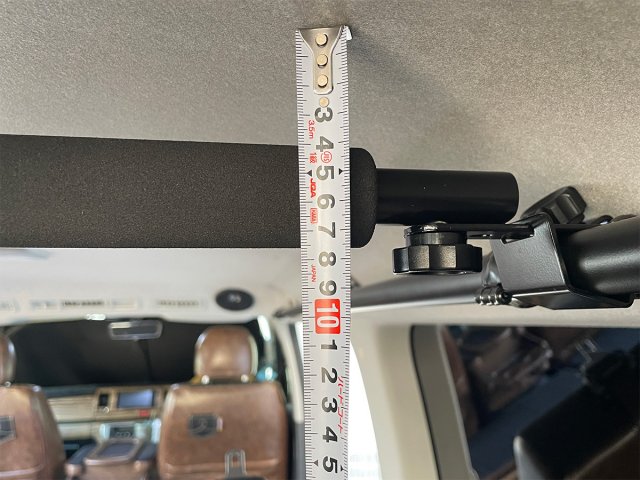

・サイドバー下より約10cm下げられます
・さらに通常のステーを接続できます

ハイルーフ車の場合は天井に十分なクリアランスがあるため5穴で十分クリアランスが取れます。長すぎると乗車時に邪魔になりやすいので注意してください。

幅広くの字延長ステーEVO

幅広くの字延長ステーEVO 2枚1セット(商品コード:0969)

Installation

取り付け方について

着脱簡単設計

サイドバーにEVO金具と延長ステーを通し、ノブナットで締めるだけの簡単設計。取り外しや位置調整もノブナットを緩めるだけで、着脱は5分程度です。

取り付け方
About the Convex Bar

凸スライドバーについて

実用新案申請中
スライドバーの端ネジを楕円凸(とつ)形状にすることによりボルトをゆるみにくく改良しました!
凸スライドバー 比較

車内突起物規制に考慮した丸い形状で乗車時も安心です。

Made in Japan

スライドバーは日本製です。

たわみにくい径22mmの頑丈なスチール製です。

Load Test

耐荷重試験(参考)

耐荷重試験の様子
凸22mm
50kg
1本につき、50kgから変形が認められます
凸22mmスーパーロング
100kg
1本につき、100kgから変形が認められます
凸ナット部分
300kg
300kgの荷重テストもクリア

(万能試験機にて当社調べ)

あくまでも凸スライドバー単体での耐荷重です。車種・取付方法・取付部位によって耐荷重は変わります。伸縮幅が大きい場合は、たわみやすくなります。
車体側の耐荷重を超える積載はしないでください。

また凸ナット部分は正しい使用方法での耐荷重です。ゆるんでいる場合はボルトが折れる危険性がございます。
Board Pad

ハイグレードボードパッド(追加オプション)

長尺物の積載時にクルクル回って出し入れが楽になるボードパッドを、追加オプションでご用意しております。細く丸いバーなので、ボードの出し入れがスムーズです。

オリジナルハイグレードパッド

ハイグレードパッド

通常キット付属のウレタンパッドとは材質が異なり、跡がつきにくく耐久性のある高級発泡チューブ素材。マウンテンバイクのグリップや釣竿のグリップエンドにも使われる素材で、引き締まった高級感があります。ウレタンパッドより外径が細くヘッドクリアランスを確保でき、スノーボード・スキーのエッジや脚立などの積載物の重みでもつぶれにくいのが特徴です。

Safety

安全にお使いいただくために

急ブレーキなどでの事故を防ぐため、別売りのバンドキットの併用を推奨しております。ショートボード・ロングボード・脚立など、用途に合わせてお選びください。

脚立固定 バンドキット 車中泊 アウトドア

脚立・資材専用 メタルバックル3Mロング

蛍光グリーン/ブラック、幅25mm、ベルト長さ3m

詳細を見る →
スノーボード スキー 固定バンドキット

迷彩柄 スノーボード・スキー向け1Mタイプ

カモフラ柄タイダウンベルト2本1セット、1M、メタルバックル

詳細を見る →
ショートボード 固定バンドキット 車中泊

樹脂バックル 2Mタイプ(ショートボード向け)

バンドキット2本1セット、2M、樹脂製バックル

詳細を見る →
ロングボード SUP 積載固定ベルト

ロングボード・SUP向け シリコン製2.8Mタイプ

CAP バンドキット2本1セット、2.8M、タイダウンベルト(レール保護)

詳細を見る →
Please read

ご購入前・ご使用時のご注意

購入時のご注意
  • ・長尺物の積載を予定されている方は、事前に積載物と車内天井スペースをご確認のうえご注文ください。リアエアコンなどの装備により積載しにくい場合があります。
  • ・一部仕様や天井カスタムによっては取り付けできない場合があります。
使用する上でのご注意
  • ・使用時はその都度、ビスやボルトのゆるみがないか安全確認のうえご使用ください。
  • ・積載時はその都度十分に安全確認を行ってください。過積載になりやすいため、脚立以外の資材などは積載しないでください。
  • ・商品の色合いは実物と多少異なる場合があります。
  • ・商品のデザイン・仕様・外観・価格は予告なく変更・改良する場合があります。
  • ・本製品は手作業による塗装のため、塗装ムラやハゲが生じる場合があります。あらかじめご了承のうえご購入ください。
  • ・急ブレーキ・急発進時や万一の追突時、積載物が動くと危険です。必ずオプションのバンドキットか、市販の組みひも・ゴムチューブでしっかり固定してご使用ください。
  • ・サイドエアバッグ装着車は、正常稼動・安全性が未確認のため、使用をお控えいただくかご留意のうえご使用ください。
  • ・弊社では本製品に起因する事故・破損・怪我等について一切の保証をいたしかねます。十分な安全確認と過積載への注意、必要に応じた補強のうえ、自己責任にてご使用ください。ご了承いただけない場合はご購入をお控えください。
  • ・当サイトのテキスト・画像の無断転載・複製を固く禁じます。悪質な模倣品の転売等については、弊社顧問弁護士より対応させていただきます。

上記以外の不備・不具合・不良がございましたら、レビュー等の評価をいただく前に、お電話またはメールにて一報いただけますようお願いいたします。早急に対応いたします。

[商品コード ] 0002

固定金具式EVO 凸スーパーロングスライドバー1本

販売中
15,000円(税込)

お問い合わせ・ご予約メニュー

お問い合わせ内容によって、以下のテンプレートをコピーしてご使用ください。
※その他、紹介者の方がいらっしゃる場合は、お問い合わせの際にその旨もご記載をお願いいたします。
商品の相談・適合
取付の予約
モニター募集
商品の不備・不足

商品の詳細や、お客様のお車に適合するかどうかのご相談はこちらのテンプレートをご利用ください。

件名:商品の相談・適合について 【ご相談内容】 (例:この商品は自分の車に取り付け可能ですか?) 【車種名・グレード】 【年式・型式】 【商品コード・商品名】 【ご紹介者様】(※いらっしゃる場合のみ)

弊社での取付をご希望の方は、出荷作業の合間に実施しているため、事前のご予約・日程調整が必要となります。
以下のテンプレートをコピーしてご依頼ください。

※屋外での作業になりますので、雨天の場合は延期となります。
※搬入時間は11:00~15:00迄。作業内容によっては、4時間以上お預かりの場合もございます。
※積載予定のお荷物(脚立・ボード類・釣り竿等)をお持ちください。
※車内をカスタムされているお車は事前にご相談ください。
※作業の妨げになるため、積載物以外のお荷物は下ろしてご来店ください。
件名:取付の予約 【商品コード・商品名】 【車種名・グレード】 【積載物】(例:サーフボード、脚立など) 【取付希望日】 第1希望: 月 日( ) 第2希望: 月 日( ) 第3希望: 月 日( ) 【搬入希望時間】 【ご紹介者様】(※いらっしゃる場合のみ)

弊社で取付実績がない車種のモニターを積極的に募集しております!


特別仕様車、販売台数が少ないお車はお断りする場合がございますが、まずはお気軽にご相談ください。


  • ・店舗(東京都江東区)に来店持ち込み可能な方。(日没までに写真撮影するため、原則日中にお預かりとなります。新規設計の場合は2〜3回来店していただく場合もございます)
  • ・お車の写真撮影、WEB等での使用に同意できる方。
  • ・作業の妨げになるため、予めお荷物は下ろしてご来店ください。
  • ・積載予定のお荷物(脚立・ボード類・釣り竿等)をお持ちください。
  • ・屋外取付の為、雨天は延期とさせていただきます。
  • ・近隣へのご迷惑となりますので、駐車場内での大声での会話等はご遠慮ください。

※モニターご希望の場合も、必ず事前にご予約・ご連絡をお願い致します。
件名:モニター希望 【モニター車種名・グレード】 【年式・型式】 【積載予定の荷物】 【ご紹介者様】(※いらっしゃる場合のみ)

商品に問題がある場合(不良品・不足など)

商品の品質やお届けについては万全を期しておりますが、万が一、商品に不良・破損・汚損がある場合、またはご注文商品と異なるもしくは商品や付属品が不足していた場合は、商品お届け後7日以内に下記内容をご連絡ください。
当店送料負担にて責任を持って速やかに交換・返品の手続きをさせていただきます。

▶ 返品特約についての詳細はこちら

※不備・不具合の状況を確認するため、お写真の添付が必須となります。
コピーしたテンプレートをフォームへ貼り付け・送信後、別途 info@naminorikozou.jp 宛に画像を添付してメールをお送りいただくか、直接メールにてご依頼ください。
件名:商品の不備・不足について 【購入いただきましたECサイト名】 (自社サイト・Amazon・楽天市場・Yahoo!ショッピング・FAX/電話注文・メルカリなど) 【お名前】 【ご購入日】 【商品名・商品コード】 【不足品または不備のあるパーツ番号や名称、個数】 【不備不足の詳細・内容など】 【不備・不具合のあった箇所の写真の添付】 (※画像は official@naminorikozou.jp 宛に別途添付して送信してください)
